Stripper untere Etage




Weiter zu:

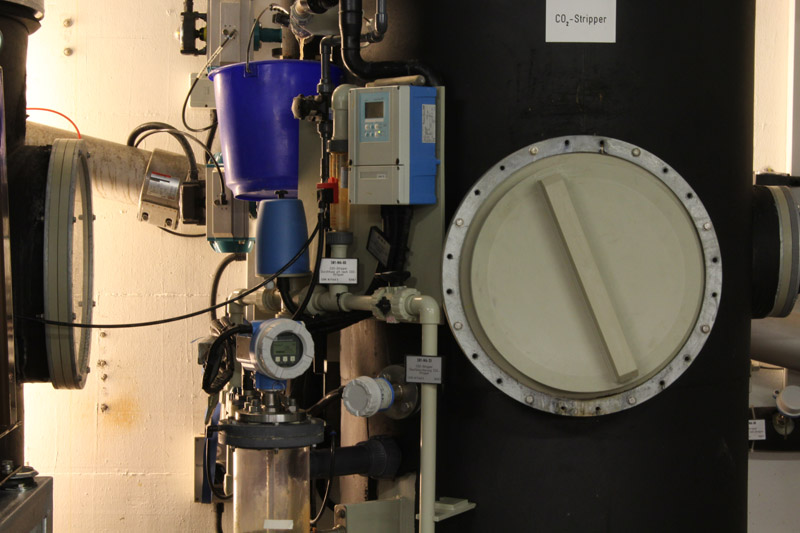

Rechte Kolonne: CO2-Stripper-Kolonne
In der Vorbehandlung wird CO2 mit Luft aus dem Abwasser gestrippt. Dadurch steigt der pH auf über 8. Damit kann die Zugabemenge der Natronlauge (NaOH) um 50% reduziert werden.

Mittlere Kolonne: Zudosierung von Lauge
Damit der Stickstoff im Abwasser für den Stripp-Prozess zur Verfügung steht, muss der pH mit Natronlauge (NaOH) auf 9.3 geregelt werden. Dabei wandelt sich der Ammoniumstickstoff (NH4-N) in flüchtiges Ammoniak-Gas (NH3-N) um.

Linke Kolonne: Sorber-Kolonne
Der Gasförmige Ammoniak-Stickstoff (NH3-N) wird in der Sorber-Kolonne mit Schwefelsäure (H2SO4) gebunden und als Ammoniumsulfat ((NH4)2SO4) in einer Lösung angereichert.

Galerie
Klicken Sie auf die Bilder unterhalb und sehen Sie das bewegliche Panorambild links.
